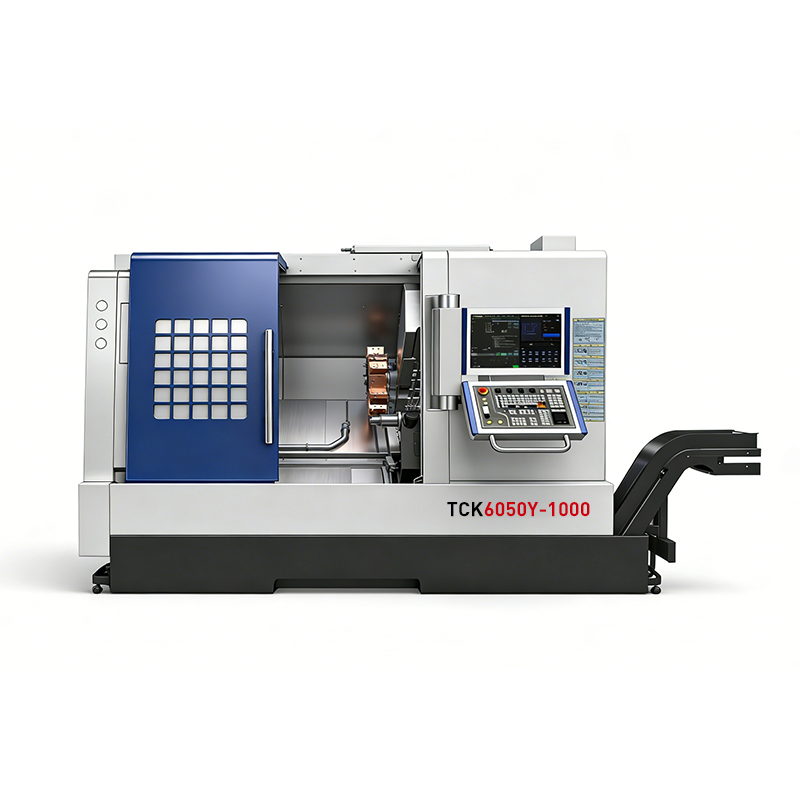

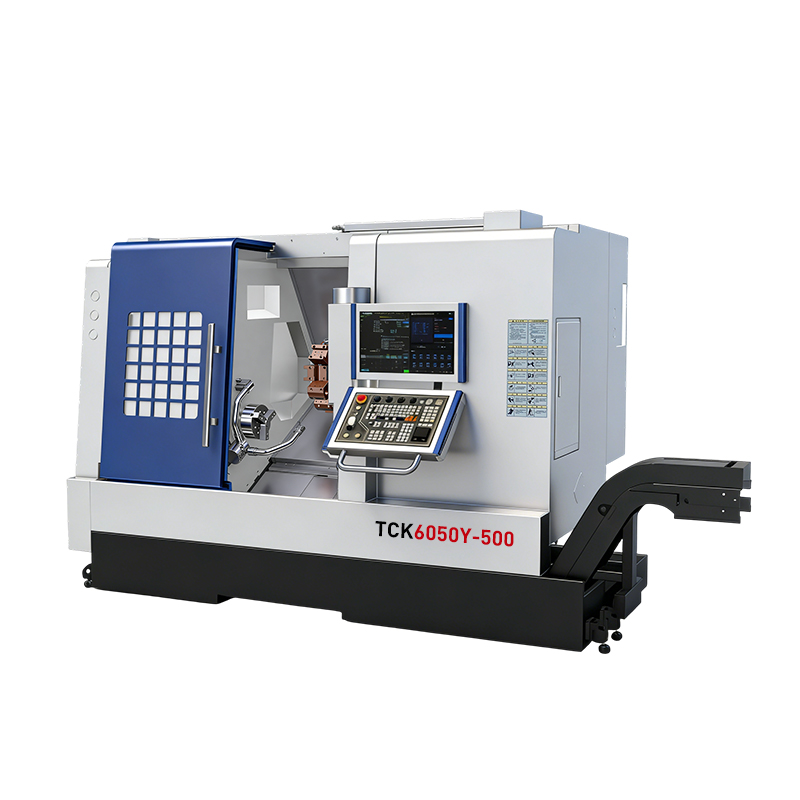

Máy tiện-phay CNC TCK6050Y
CNC Mill- turn máy / Trung tâm tiện-phay trục Y
Chi tiết kỹ thuật
Tham số sản xuất
Tính năng chính
Dao quay trên trục Y tại tháp dao động lực
Hành trình trục Y ±50 mm trên tháp dao động lực cho phép dao quay làm việc lệch khỏi đường tâm, nên các lỗ ngang, mặt phẳng và rãnh được cắt mà không cần chuyển phôi sang máy phay.
Hai chiều dài thân máy: tiện 500 mm và 980 mm
TCK6050Y-500 tiện tới 500 mm và TCK6050Y-1500 đạt 980 mm. Cả hai dùng chung đường kính quay trên thân 560 mm, đường kính tiện tối đa 410 mm và trục chính A2-6, nên thêm thân máy dài không đồng nghĩa với việc phải học lại máy.
Lỗ trục chính 65 mm, khả năng kẹp phôi thanh 50 mm
Chuôi A2-6 có lỗ 65 mm cho phôi thanh 50 mm đi qua. Mức này đủ cho công việc trục, thân đầu nối và chi tiết van mà nếu không sẽ phải tiện trong hai nguyên công.
Chạy nhanh 15 m/min trên X và Z
X và Z chạy nhanh ở 15 m/min, với hành trình X 280 mm và hành trình Z 630 hoặc 1130 mm. Định vị nhanh rất quan trọng với các chi tiết có nhiều đặc điểm ngắn.
Ứng dụng chính
Máy này hướng tới các chi tiết tiện đồng thời cần thêm đặc điểm phay:
- Thân van thủy lực và khí nén có lỗ khoan ngang.
- Trục và đầu nối có mặt phẳng, rãnh then hoặc lỗ ngang.
- Phụ kiện ô tô và chi tiết truyền động cỡ nhỏ.
- Chi tiết dụng cụ đo nơi độ đồng tâm giữa đặc điểm tiện và phay phải được giữ.
Tại sao chọn TCK6050Y?
Dùng TCK6050Y khi chi tiết rời máy tiện mà vẫn cần nguyên công thứ hai trên máy phay. Chuyển công việc đó sang tháp dao trục Y giúp bỏ một lần gá, chi phí đồ gá đi kèm và sai số đồng tâm phát sinh giữa hai máy. Xem cách gia công thân van để có ví dụ cụ thể, hoặc so sánh toàn bộ dòng máy phay-tiện nếu chi tiết của bạn lớn hơn.
Tham số sản phẩm
| Chi tiết | TCK6050Y-500 | TCK6050Y-1500 |
| Tối đa | 560 | 560 |
| Chiều dài tối đa | 500 | 980 |
| Đường kính tối đa | 410 | 410 |
| Tốc độ tối đa | 400 | 400 |
| Đường kính chuyển chuẩn | 300 | 300 |
| Kiểu mũi quay / mã | A2-6 | A2-6 |
| Đường kính Quay | 65 | 65 |
| Năng lượng thanh tối đa | 50 | 50 |
| Chạy nhanh trục X (m/phút) | 15 | 15 |
| Chạy nhanh trục Z (m/phút) | 15 | 15 |
| trục Y;hành trình | ±50 | ±50 |
| Hành trình trục X (mm) | 280 | 280 |
| Hành trình trục Z (mm) | 630 | 1130 |
| Hành trình kiểu đuôi | 450 | 900 |
| Hình đuôi | 100 | 100 |
Mối lo ngại của bạn
Cam kết của chúng tôi
01Đã đặt cọc nhưng chưa xếp lịch sản xuất, ngày giao hàng chưa xác định chắc chắn.
✓Xác nhận lịch sản xuất bằng văn bản trước khi bắt đầu, cập nhật tiến độ từng giai đoạn cho bạn liên tục.
02Đặt hàng máy giá rẻ ở nơi khác, phát hiện bộ phận cốt lõi bị thay thế.
✓Sử dụng linh kiện chính hãng, tự sản xuất; chia sẻ dữ liệu kiểm tra trước khi giao hàng.
03Hàng hóa bị giữ tại biên giới do hồ sơ, giấy phép hoặc quy định kiểm soát xuất khẩu mặt hàng hai dụng.
✓Đội ngũ hải quan nội bộ, khai báo mặt hàng hai dụng tuân thủ quy định – đây là công việc hàng ngày của chúng tôi.
04Đặt chỗ bị hủy, chi phí phát sinh tại cảng đến, máy móc va đập gỉ hỏng trong quá trình vận chuyển.
✓Đóng gói kỹ lưỡng, quản lý logistics. Nếu có sự cố, chúng tôi thông báo cho bạn ngay lập tức.
05Máy hỏng, không liên hệ được ai, phụ tùng phải chờ nhiều tháng.
✓Phản hồi trong 24 giờ, hồ sơ theo dõi rõ ràng; bộ phụ tùng tiêu chuẩn đi kèm trong thùng máy.
06Bị liên tục thúc đưa ra quyết định, các câu hỏi quan trọng không được trả lời.
✓Trả lời tất cả câu hỏi của bạn, chỉ liên hệ tại các mốc quan trọng, không gửi tin rác hay liên tục đòi hỏi.
07Không biết báo giá đến từ nhà máy thật hay người trung gian.
✓Hơn 1000 nhân viên, nhà máy diện tích 220.000 m². Bạn có thể đến kiểm tra thực tế bất cứ lúc nào.
Yêu cầu báo giá
Cần máy phù hợp với dây chuyền của bạn? Gửi bản vẽ chi tiết và quy mô lô hàng — kỹ sư của chúng tôi sẽ tư vấn model, dao cụ và phương án gá đặt.
Liên hệ Handemo CNC: sales1@handemocnc.com hoặc WhatsApp +86 135 6320 3038. Hoặc gửi yêu cầu tại đây.
Video
Video sản phẩm
FAQs
Những câu hỏi thường xuyên
Số lượng tối thiểu cho chiếc máy này là gì?
Chúng tôi nhận lệnh từ 1 đơn vị. Mỗi máy được sản xuất để đặt hàng với việc kiểm tra chất lượng đầy đủ, và thời gian dẫn đầu phụ thuộc vào các quy định mô hình và tùy chỉnh. Liên lạc với đội bán hàng của chúng tôi trong thời gian này.
Máy móc có thể được tùy chỉnh cho ứng dụng của tôi không?
Phải. Handemo cung cấp tùy chỉnh bao gồm các tùy chọn trục chính, hệ thống điều khiển CNC (Fanuc, Siemens, GSK hay những người khác), sự tích hợp tự động, cấu hình trục 4/5, chuyển động chip và khả năng kéo đặc biệt. Cho chúng tôi biết yêu cầu của anh và chúng tôi sẽ đề xuất cấu hình tốt nhất.
Bạn có cung cấp sự cài đặt và huấn luyện không?
Phải. Chúng tôi cung cấp các thiết bị lắp đặt và ủy thác, đào tạo tổng đài và tài liệu kỹ thuật. Hỗ trợ video từ xa cũng sẵn sàng cho việc bắn súng và tối ưu hóa sau khi giao hàng.
Chính sách bảo mật của anh là gì?
Bảo hành tiêu chuẩn bao gồm các công cụ máy móc trong 12 tháng từ việc lắp đặt, bao gồm hỗ trợ phụ tùng. Chương trình bảo trì mở rộng và phòng ngừa sẵn sàng theo yêu cầu.
Anh vận chuyển cỗ máy đó bằng cách nào và mất bao lâu?
Chúng tôi xuất khẩu trên toàn thế giới bằng công-te-burk vận chuyển chuyên nghiệp. Thời gian giao hàng phụ thuộc vào quốc gia đích và mô hình đặt hàng. Đội xuất khẩu của chúng tôi quản lý toàn bộ quy trình hậu cần bao gồm cả tài liệu hải quan.
Tôi có thể ghé thăm nhà máy Handemo trước khi đặt hàng không?
Chắc chắn rồi. Khách hàng được chào đón đến thăm nhà máy ở Shandong, Trung Quốc để kiểm tra máy móc, kiểm tra cắt ngang và thảo luận mặt đối mặt. Chúng tôi thường tiếp đón khách hàng quốc tế từ hơn 150 quốc gia.
