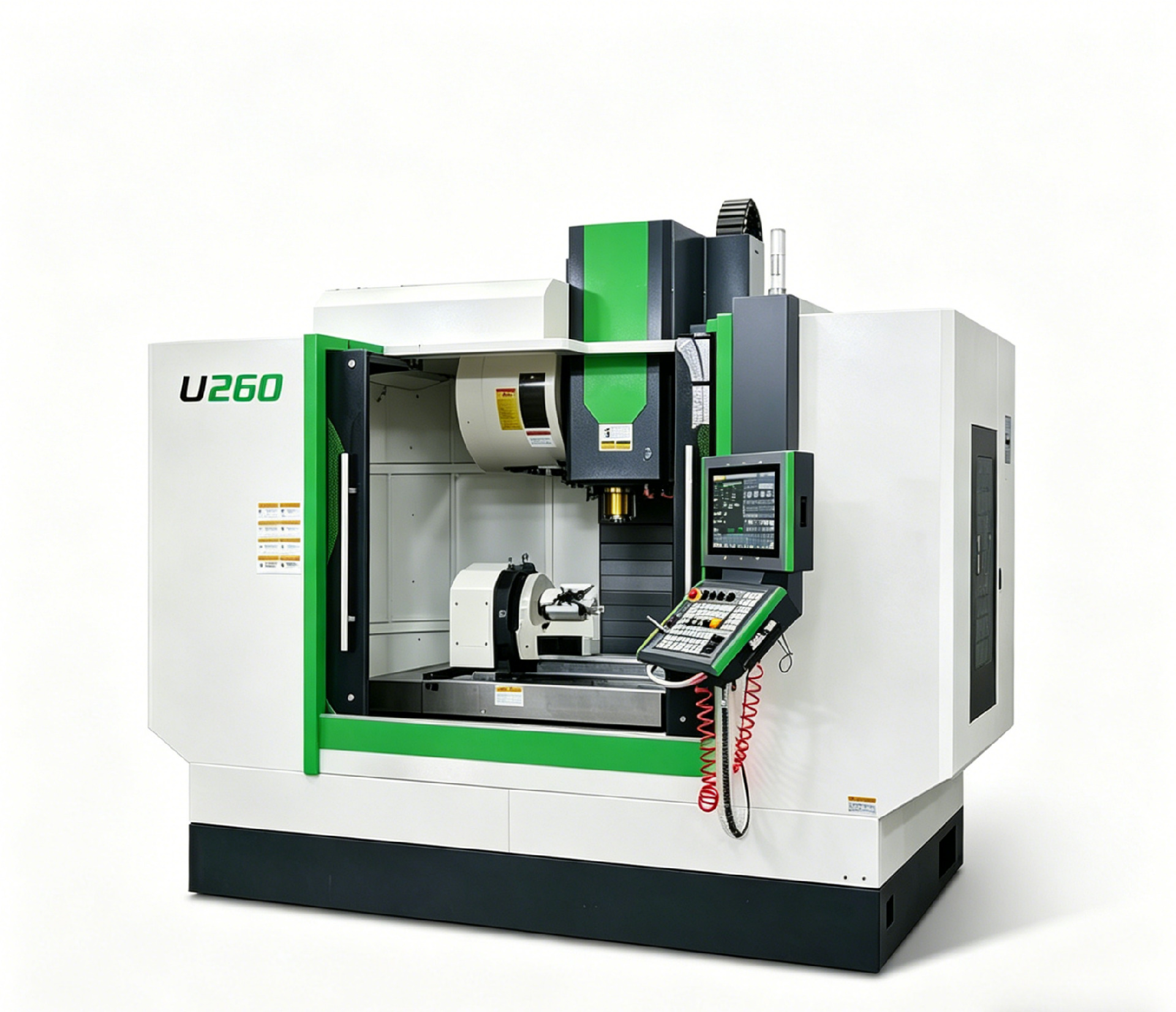

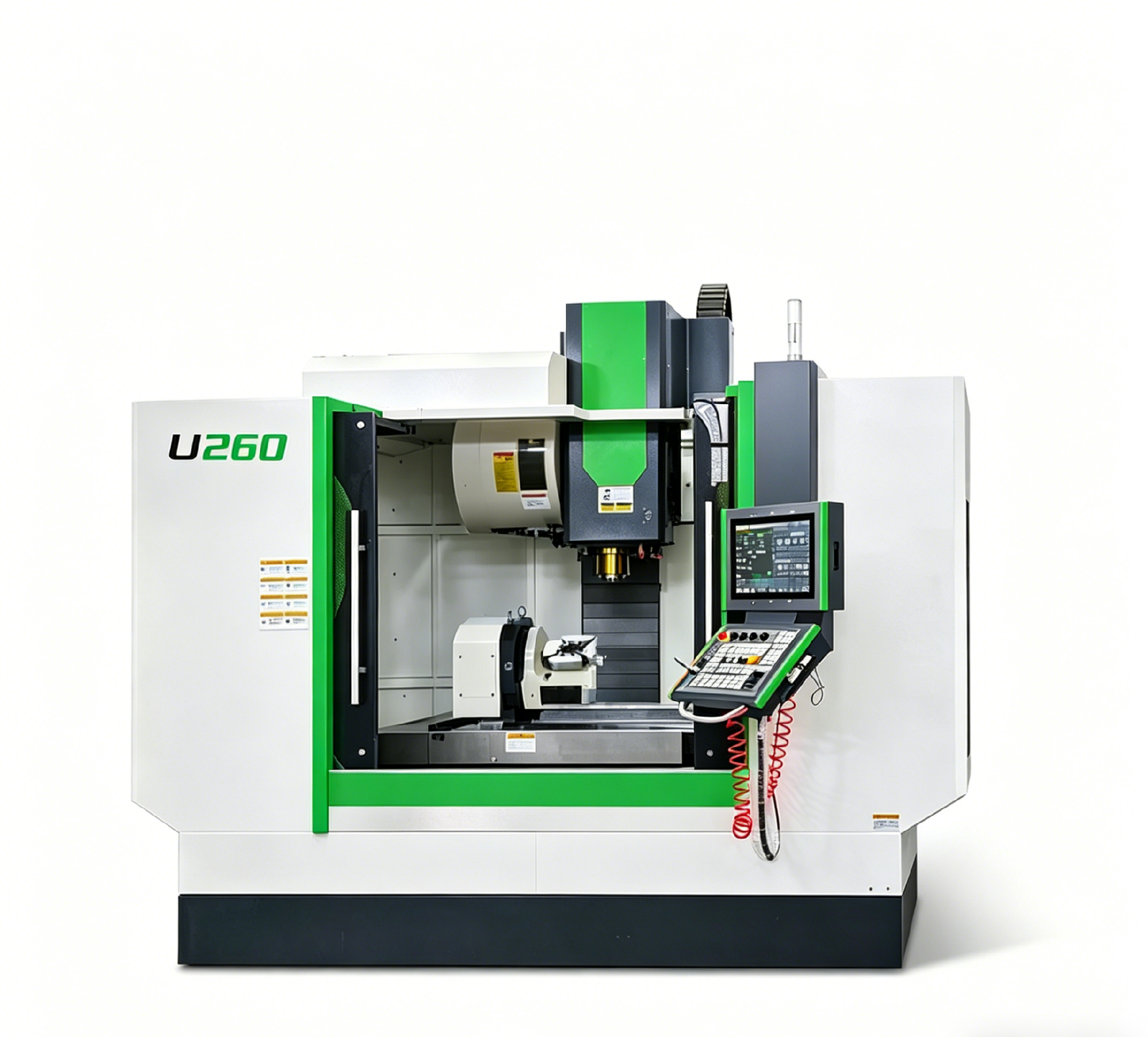

Trung tâm gia công 5 trục nhỏ gọn U260
Trung tâm gia công 5 trục / Trung tâm gia công 5 trục nhỏ gọn
Chi tiết kỹ thuật
Tham số sản xuất
Tính năng chính
Kết cấu nhỏ gọn, hành trình 850 x 600 x 600 mm
U260 bao phủ vùng làm việc 850 / 600 / 600 mm với phạm vi gia công 380 x 300 mm, nên có thể đặt vào một cell hoặc một ô nhỏ mà không phải cắt giảm hành trình mà hầu hết miếng chèn khuôn và vỏ hộp nhỏ cần.
Bàn quay truyền động trực tiếp kép
Bàn có mặt bích 260 mm với lỗ xuyên 50 mm chịu tải tới 80 kg. Cả hai trục đều truyền động trực tiếp, nên không có bánh vít bị mài mòn và độ phân độ giữ ổn định suốt các loạt sản xuất dài.
Trục chính truyền động trực tiếp 11 kW ở 12,000 rpm
Trục chính cơ khí chạy tới 12,000 rpm với công suất 11 kW trên chuôi BBT40. Mức này đủ cho nhôm, đồng thau và thép nhẹ với dao nhỏ đến trung bình.
Chạy nhanh 24 m/min với trục A và C nhanh
Chạy nhanh đạt 24 m/min trên X, Y và Z, trong khi trục A và C phân độ ở 150 rpm và 300 rpm. Lượng chạy cắt là 10 m/min tuyến tính và tới 10,000 mm/min trên trục C, giúp rút ngắn thời gian không cắt trên các chi tiết nhiều đặc điểm.
Ứng dụng chính
U260 phù hợp với công việc nhỏ, chủng loại đa dạng và phải ra khỏi máy ở dạng hoàn chỉnh:
- Miếng chèn khuôn nhỏ và giá giữ điện cực cần tiếp cận phần cắt ngầm và thành bên.
- Chi tiết dụng cụ nha khoa và y tế bằng thép không gỉ và titan.
- Thân đầu nối, con trượt van và chi tiết thủy lực – khí nén cỡ nhỏ.
- Các loạt gia công theo đơn hàng, nơi một lần gá 5 trục thay thế hai hoặc ba nguyên công 3 trục.
Tại sao chọn U260?
Chọn U260 khi chi tiết nhỏ nhưng hình học không đơn giản. Đây là điểm khởi đầu cho gia công năm trục trong dòng Handemo, và máy dùng chung hệ điều khiển cũng như cách dùng dao với phần còn lại của dòng, nên thợ vận hành chuyển giữa các máy mà không cần học lại. Nếu chi tiết lớn hơn, hãy nâng lên U400. Nếu cùng chi tiết đó còn cần tiện, một máy phay-tiện thường hiệu quả hơn hai lần gá riêng biệt.
Tham số sản phẩm
| Mô hình máy: U260 |
| 1.1 Hành trình trục X: 850 mm 1.2 Hành trình trục Y: 600 mm 1.3 Hành trình trục Z: 600 mm 1.4 Phạm vi gia công: 380*300 |
| Bàn quay (động cơ thẳng) 2.1. Đường kính mặt bích gá: Φ260 2.2. Đường kính lỗ tâm / lỗ xuyên: Φ50 2.3. Tải trọng tối đa: 80 kg 2.4. Đường kính: 150 mm |
| Trục chính trực tiếp 3.1 Tốc độ tối đa: 12000 vòng/phút 3.2 Công suất đầu ra: 11 kW 3.3 Kiểu chuôi dao: BBT40 |
| Tốc độ 4.1 Tốc độ X, Y, Z: 24 m/phút 4.1.2 Tốc độ trục A: 150 vòng/phút 4.1.3 Tốc độ trục C: 300 vòng/phút |
| Bước tiến cắt 5.1 Tốc độ X, Y, Z: 10 m/phút 5.2 Tốc độ trục A: 4000 mm/phút 5.3 Tốc độ trục C: 10000 mm/phút |
Mối lo ngại của bạn
Cam kết của chúng tôi
01Đã đặt cọc nhưng chưa xếp lịch sản xuất, ngày giao hàng chưa xác định chắc chắn.
✓Xác nhận lịch sản xuất bằng văn bản trước khi bắt đầu, cập nhật tiến độ từng giai đoạn cho bạn liên tục.
02Đặt hàng máy giá rẻ ở nơi khác, phát hiện bộ phận cốt lõi bị thay thế.
✓Sử dụng linh kiện chính hãng, tự sản xuất; chia sẻ dữ liệu kiểm tra trước khi giao hàng.
03Hàng hóa bị giữ tại biên giới do hồ sơ, giấy phép hoặc quy định kiểm soát xuất khẩu mặt hàng hai dụng.
✓Đội ngũ hải quan nội bộ, khai báo mặt hàng hai dụng tuân thủ quy định – đây là công việc hàng ngày của chúng tôi.
04Đặt chỗ bị hủy, chi phí phát sinh tại cảng đến, máy móc va đập gỉ hỏng trong quá trình vận chuyển.
✓Đóng gói kỹ lưỡng, quản lý logistics. Nếu có sự cố, chúng tôi thông báo cho bạn ngay lập tức.
05Máy hỏng, không liên hệ được ai, phụ tùng phải chờ nhiều tháng.
✓Phản hồi trong 24 giờ, hồ sơ theo dõi rõ ràng; bộ phụ tùng tiêu chuẩn đi kèm trong thùng máy.
06Bị liên tục thúc đưa ra quyết định, các câu hỏi quan trọng không được trả lời.
✓Trả lời tất cả câu hỏi của bạn, chỉ liên hệ tại các mốc quan trọng, không gửi tin rác hay liên tục đòi hỏi.
07Không biết báo giá đến từ nhà máy thật hay người trung gian.
✓Hơn 1000 nhân viên, nhà máy diện tích 220.000 m². Bạn có thể đến kiểm tra thực tế bất cứ lúc nào.
Yêu cầu báo giá
Cần máy phù hợp với dây chuyền của bạn? Gửi bản vẽ chi tiết và quy mô lô hàng — kỹ sư của chúng tôi sẽ tư vấn model, dao cụ và phương án gá đặt.
Liên hệ Handemo CNC: sales1@handemocnc.com hoặc WhatsApp +86 135 6320 3038. Hoặc gửi yêu cầu tại đây.
Video
Video sản phẩm
FAQs
Những câu hỏi thường xuyên
Số lượng tối thiểu cho chiếc máy này là gì?
Chúng tôi nhận lệnh từ 1 đơn vị. Mỗi máy được sản xuất để đặt hàng với việc kiểm tra chất lượng đầy đủ, và thời gian dẫn đầu phụ thuộc vào các quy định mô hình và tùy chỉnh. Liên lạc với đội bán hàng của chúng tôi trong thời gian này.
Máy móc có thể được tùy chỉnh cho ứng dụng của tôi không?
Phải. Handemo cung cấp tùy chỉnh bao gồm các tùy chọn trục chính, hệ thống điều khiển CNC (Fanuc, Siemens, GSK hay những người khác), sự tích hợp tự động, cấu hình trục 4/5, chuyển động chip và khả năng kéo đặc biệt. Cho chúng tôi biết yêu cầu của anh và chúng tôi sẽ đề xuất cấu hình tốt nhất.
Bạn có cung cấp sự cài đặt và huấn luyện không?
Phải. Chúng tôi cung cấp các thiết bị lắp đặt và ủy thác, đào tạo tổng đài và tài liệu kỹ thuật. Hỗ trợ video từ xa cũng sẵn sàng cho việc bắn súng và tối ưu hóa sau khi giao hàng.
Chính sách bảo mật của anh là gì?
Bảo hành tiêu chuẩn bao gồm các công cụ máy móc trong 12 tháng từ việc lắp đặt, bao gồm hỗ trợ phụ tùng. Chương trình bảo trì mở rộng và phòng ngừa sẵn sàng theo yêu cầu.
Anh vận chuyển cỗ máy đó bằng cách nào và mất bao lâu?
Chúng tôi xuất khẩu trên toàn thế giới bằng công-te-burk vận chuyển chuyên nghiệp. Thời gian giao hàng phụ thuộc vào quốc gia đích và mô hình đặt hàng. Đội xuất khẩu của chúng tôi quản lý toàn bộ quy trình hậu cần bao gồm cả tài liệu hải quan.
Tôi có thể ghé thăm nhà máy Handemo trước khi đặt hàng không?
Chắc chắn rồi. Khách hàng được chào đón đến thăm nhà máy ở Shandong, Trung Quốc để kiểm tra máy móc, kiểm tra cắt ngang và thảo luận mặt đối mặt. Chúng tôi thường tiếp đón khách hàng quốc tế từ hơn 150 quốc gia.
