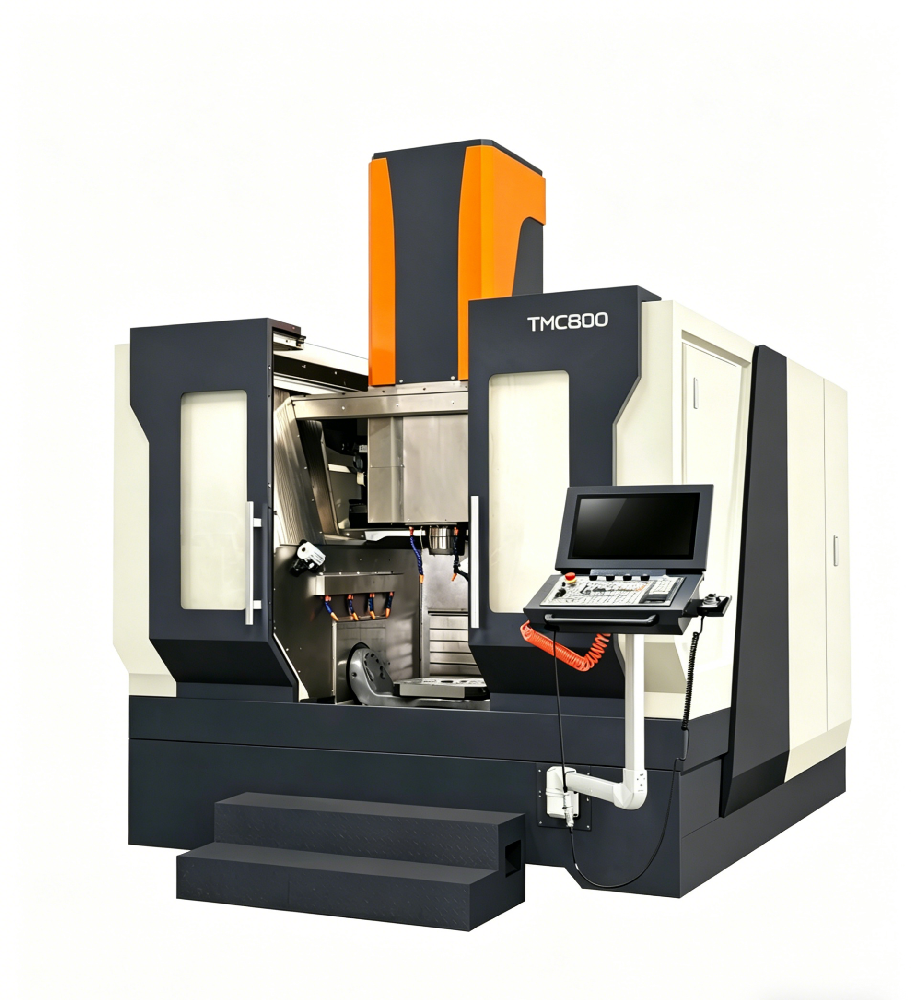

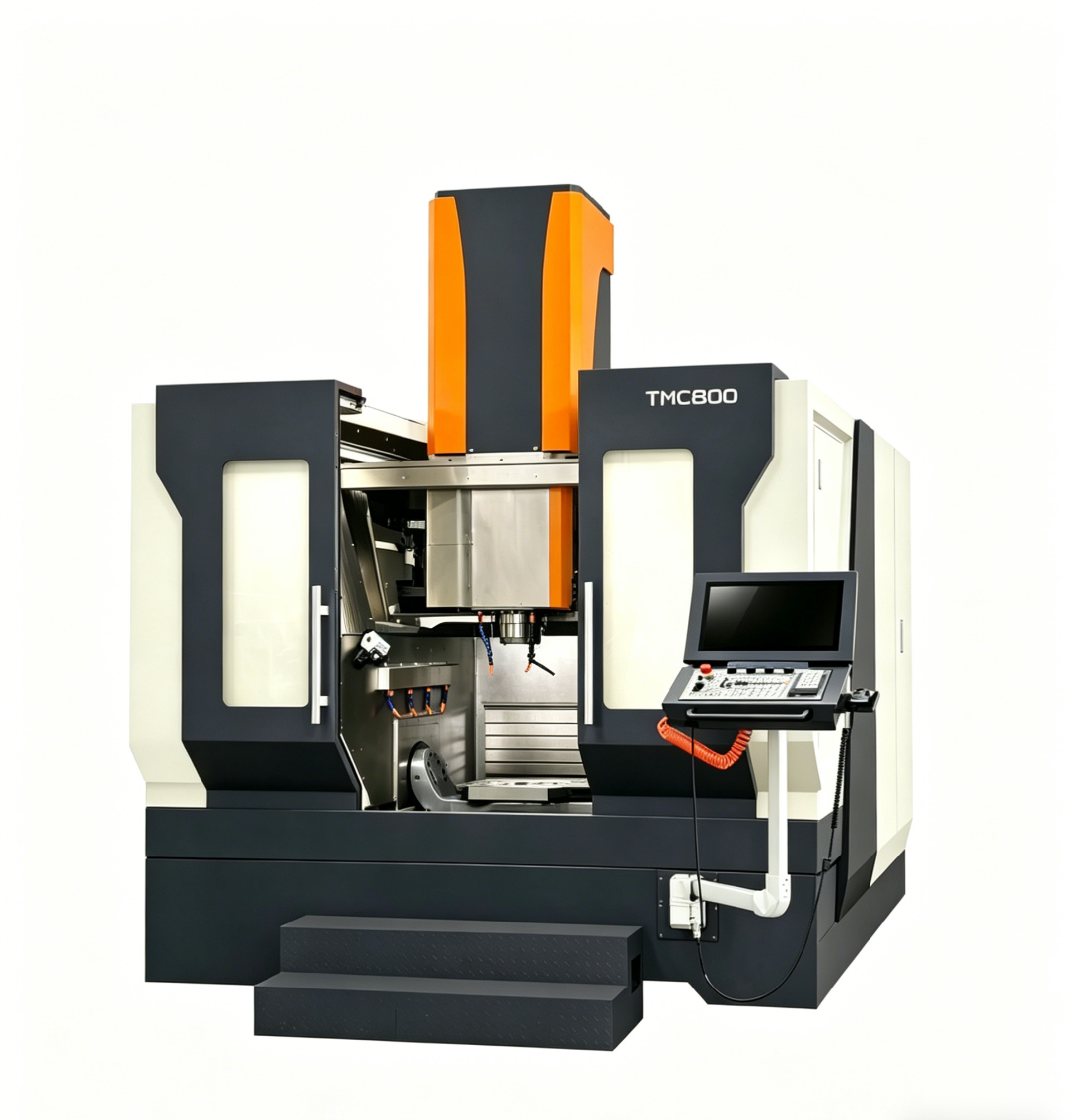

Trung tâm gia công 5 trục tốc độ cao TMC800
Trung tâm gia công 5 trục / Trung tâm ghi âm cao 5 độ C
Chi tiết kỹ thuật
Tham số sản xuất
Tính năng chính
Đầu trục chính nghiêng tiếp cận năm mặt
Trục A nghiêng đủ 110 độ và trục C quay 360 độ, nên trục chính HSK-T63 tiếp cận được các gờ nghiêng, lỗ bên và phần cắt ngầm mà máy 3 trục phải cần thêm đồ gá thứ hai.
Bàn quay 800 mm chịu tải 500 kg
Bàn trục C truyền động trực tiếp có kích thước 800 mm, nhận phôi tới 500 kg và phân độ ở 300 rpm. Mức này đủ cho các vỏ hộp cỡ trung và miếng chèn khuôn mà không cần kẹp lại phôi giữa các nguyên công.
Trục chính động cơ HSK-T63 15,000 rpm
Tốc độ trục chính đạt tối đa 15,000 rpm trên côn HSK-T63. Tốc độ cao giữ tải trọng dao ở mức thấp khi dùng dao đường kính nhỏ, đúng với yêu cầu của các lòng khuôn sâu và gân nhôm mỏng.
Thân đúc 11 t với hành trình 850 x 1040 x 600 mm
Hành trình X, Y và Z là 850 / 1040 / 600 mm trên thân máy nặng khoảng 11 t. Khối lượng và kết cấu dạng hộp giúp giảm rung trong các lượt phay thô dài trên thép khuôn, từ đó bảo vệ tuổi thọ dao và độ bóng bề mặt.
Ứng dụng chính
TMC800 dành cho các xưởng cần gia công xong hình học phức tạp chỉ với một lần kẹp. Công việc điển hình gồm:
- Lõi và lòng khuôn có gân sâu và góc thoát dốc, nơi đầu trục chính nghiêng giúp dao nhô ra ngắn.
- Giá đỡ và khung kết cấu nhôm có các hốc ở năm mặt.
- Chi tiết đúc ô tô và chi tiết hệ truyền động có lỗ và mặt lệch trục.
- Vỏ thiết bị đo lường và y tế bằng thép không gỉ và titan.
Tại sao chọn TMC800?
Chọn TMC800 khi chi tiết cần nhiều hơn ba trục nhưng vẫn nằm trong hành trình X 850 mm. Máy nằm trên mẫu U400 nhỏ gọn và dưới các máy giàn lớn hơn, nên bạn chỉ trả tiền cho bàn 800 mm và đầu HSK-T63 nghiêng mà không phải mang theo hành trình không bao giờ dùng. Với công việc tấm khuôn chủ yếu dạng lăng trụ, một trung tâm gia công đứng ba trục sẽ làm phần phay thô với chi phí thấp hơn, còn TMC800 đảm nhận các lượt gia công tinh.
Tham số sản phẩm
| Chi tiết | TMC800 |
| Hành trình trục X (mm) | 850 |
| Hành trình trục Y | 1040 (bao gồm hành trình thay dao) |
| Hành trình trục Z (mm) | 600 |
| Phạm vi độ nghiêng trục (deg) | ±110° |
| Khoảng quay trục C | 360° |
| Bàn quay (trục C) đường kính cho phép (mm) | 800 |
| Bàn quay (trục C) tải trọng cho phép (kg) | 500 |
| Bàn quay (trục C) tốc độ tối đa (vòng/phút) | 300 |
| Tốc độ tối đa trục A (vòng/phút) | 100 |
| Máy kéo | HSK- T63 |
| Tốc độ trục chính tối đa | 15000 |
| Trọng lượng máy (T) | 11 |
Mối lo ngại của bạn
Cam kết của chúng tôi
01Đã đặt cọc nhưng chưa xếp lịch sản xuất, ngày giao hàng chưa xác định chắc chắn.
✓Xác nhận lịch sản xuất bằng văn bản trước khi bắt đầu, cập nhật tiến độ từng giai đoạn cho bạn liên tục.
02Đặt hàng máy giá rẻ ở nơi khác, phát hiện bộ phận cốt lõi bị thay thế.
✓Sử dụng linh kiện chính hãng, tự sản xuất; chia sẻ dữ liệu kiểm tra trước khi giao hàng.
03Hàng hóa bị giữ tại biên giới do hồ sơ, giấy phép hoặc quy định kiểm soát xuất khẩu mặt hàng hai dụng.
✓Đội ngũ hải quan nội bộ, khai báo mặt hàng hai dụng tuân thủ quy định – đây là công việc hàng ngày của chúng tôi.
04Đặt chỗ bị hủy, chi phí phát sinh tại cảng đến, máy móc va đập gỉ hỏng trong quá trình vận chuyển.
✓Đóng gói kỹ lưỡng, quản lý logistics. Nếu có sự cố, chúng tôi thông báo cho bạn ngay lập tức.
05Máy hỏng, không liên hệ được ai, phụ tùng phải chờ nhiều tháng.
✓Phản hồi trong 24 giờ, hồ sơ theo dõi rõ ràng; bộ phụ tùng tiêu chuẩn đi kèm trong thùng máy.
06Bị liên tục thúc đưa ra quyết định, các câu hỏi quan trọng không được trả lời.
✓Trả lời tất cả câu hỏi của bạn, chỉ liên hệ tại các mốc quan trọng, không gửi tin rác hay liên tục đòi hỏi.
07Không biết báo giá đến từ nhà máy thật hay người trung gian.
✓Hơn 1000 nhân viên, nhà máy diện tích 220.000 m². Bạn có thể đến kiểm tra thực tế bất cứ lúc nào.
Yêu cầu báo giá
Cần máy phù hợp với dây chuyền của bạn? Gửi bản vẽ chi tiết và quy mô lô hàng — kỹ sư của chúng tôi sẽ tư vấn model, dao cụ và phương án gá đặt.
Liên hệ Handemo CNC: sales1@handemocnc.com hoặc WhatsApp +86 135 6320 3038. Hoặc gửi yêu cầu tại đây.
FAQs
Những câu hỏi thường xuyên
Số lượng tối thiểu cho chiếc máy này là gì?
Chúng tôi nhận lệnh từ 1 đơn vị. Mỗi máy được sản xuất để đặt hàng với việc kiểm tra chất lượng đầy đủ, và thời gian dẫn đầu phụ thuộc vào các quy định mô hình và tùy chỉnh. Liên lạc với đội bán hàng của chúng tôi trong thời gian này.
Máy móc có thể được tùy chỉnh cho ứng dụng của tôi không?
Phải. Handemo cung cấp tùy chỉnh bao gồm các tùy chọn trục chính, hệ thống điều khiển CNC (Fanuc, Siemens, GSK hay những người khác), sự tích hợp tự động, cấu hình trục 4/5, chuyển động chip và khả năng kéo đặc biệt. Cho chúng tôi biết yêu cầu của anh và chúng tôi sẽ đề xuất cấu hình tốt nhất.
Bạn có cung cấp sự cài đặt và huấn luyện không?
Phải. Chúng tôi cung cấp các thiết bị lắp đặt và ủy thác, đào tạo tổng đài và tài liệu kỹ thuật. Hỗ trợ video từ xa cũng sẵn sàng cho việc bắn súng và tối ưu hóa sau khi giao hàng.
Chính sách bảo mật của anh là gì?
Bảo hành tiêu chuẩn bao gồm các công cụ máy móc trong 12 tháng từ việc lắp đặt, bao gồm hỗ trợ phụ tùng. Chương trình bảo trì mở rộng và phòng ngừa sẵn sàng theo yêu cầu.
Anh vận chuyển cỗ máy đó bằng cách nào và mất bao lâu?
Chúng tôi xuất khẩu trên toàn thế giới bằng công-te-burk vận chuyển chuyên nghiệp. Thời gian giao hàng phụ thuộc vào quốc gia đích và mô hình đặt hàng. Đội xuất khẩu của chúng tôi quản lý toàn bộ quy trình hậu cần bao gồm cả tài liệu hải quan.
Tôi có thể ghé thăm nhà máy Handemo trước khi đặt hàng không?
Chắc chắn rồi. Khách hàng được chào đón đến thăm nhà máy ở Shandong, Trung Quốc để kiểm tra máy móc, kiểm tra cắt ngang và thảo luận mặt đối mặt. Chúng tôi thường tiếp đón khách hàng quốc tế từ hơn 150 quốc gia.
